Servicio de búsqueda para jugadores de videojuegos

Autor: Alejandro Campoy Nieves

Asignatura: Cloud Computing (Máster Profesional en Ingeniería Informática)

Universidad: Universidad de Granada (UGR)

Descripción del problema

Cada vez es más común encontrarse videojuegos en el mercado totalmente centrados en el modo online cooperativo o competitivo con otros jugadores. Los videojuegos offline o de modo historia siguen teniendo éxito coexistiendo con los anteriormente mencionados. Es muy común encontrarse con gente que le atrae un videojuego pero simplemente no puede disfrutarlo al máximo porque no tiene con quien jugarlo y esto reduce su experiencia como jugador.

Aunque siga habiendo de todo, los juegos online y los deportes electrónicos de jugadores en este proyecto.

Descripción de la solución

La idea consiste en crear una plataforma en la cual puedan registrarse los jugadores de videojuegos especificando sus datos (nombre, edad, plataforma de juego, etc). Entonces, el jugador en cuestión tendrá la posibilidad de especificar a qué videojuegos está jugando en la actualidad y con qué frecuencia. A su vez, se desarrollará un buscador de otros perfiles mediante distintos criterios de búsqueda, como un videojuego en concreto al que esté jugando. Con ello permitiremos que jugadores con gustos y objetivos similares dentro de un videojuego puedan ponerse en contacto y disfrutar de la experiencia extra que supone degustar un videojuego en compañía.

Arquitectura

Se pretende realizar un despliegue en la nube utilizando para ello una arquitectura basada en microservicios. De esta forma tenemos la posibilidad de dar un servicio grande presentándolo como un conjunto de pequeños servicios (microservicios) que funcionan de una forma totalmente independiente (aunque luego se comuniquen y colaboren entre ellos). En función de las necesidades que se han especificado en la descripción de la solución, inicialmente, planteo el desarrollo de los siguientes microservicios:

Comunicación entre microservicios y Servicio web

Tal y como se ha mencionado en clase, la idea es comunicar los microservicios con un broker llamado RabbitMQ.

Las peticiones al servidor se realizarán utilizando API REST. Implementando las peticiones HTTP usuales como GET, POST, DELETE y PUT. Veremos más adelante como poder hacer esto.

Desarrollo

El lenguaje que vamos a utilizar para implementar cada uno de los microservicios mencionados anteriormente va a ser, en principio, Python. Va a ser vinculado a una base de datos no relacional llamada MongoDB a través de Pymongo, que es una distribución de Python la cual contiene herramientas para trabajar con esta base de datos. Además, vamos a hacer uso de un framework para desarrollo web llamado Flask cuya finalidad es facilitarnos en cierta medida el trabajo de desarrollo y montaje del servicio web. Además, haremos uso de un microframework específico dentro de lo que es Flask para poder diseñar la API REST de una forma más cómoda, se llama Flask RESTful

Pruebas y test

En principio, para realizar un desarrollo basado en pruebas, haremos uso de Unittest para Python, aunque no se descarta utilizar algún marco que nos ayude a crearlos en un alto nivel como puede ser Pocha (Mocha para Python). Además, debemos tener en cuenta que queremos automatizar el proceso todo lo posible, de tal forma que cuando actualicemos el repositorio de Github se comprueben los tests realizados en Unittest y nos notifique cuando haya algún tipo de problema. Siempre intentando manterner el mayor porcentaje de cobertura posible en el software que se diseña.

Despliegue

Despliegue: https://pruebacc.herokuapp.com/

El despliegue del servicio web se llevará a cabo utilizando Heroku, siguiendo la filosofía de plataforma como un servicio (PaaS) en la nube. Esto nos permite tener a nuestra disposición un servidor en el que poder desplegar nuestro proyecto en la nube de forma gratuita. El ser gratuito implica que tenemos limitaciones a la hora de hacerlo, pero no nos supone un problema para realizar los primeros pasos de este proyecto.

Todos los datos que se reciben desde el servidor están en formato JSON. El enlace de despliegue que se acaba de mostrar nos permite hacer un GET (o cualquier otra orden, pero esta es la que hace un navegador web por defecto) a la raíz de nuestro servicio web con la finalidad de obtener el recurso. Los recursos que tenemos ahora mismo desplegados son:

Funcionalidad

Model.py

El archivo model.py se encuentra en la raíz de este repositorio. Aquí he implementado la clase Jugador con la que generaré los datos con los que trabajará al servicio web que desarrollaremos más adelante. Básicamente una instancia de la clase Jugador tiene los siguientes datos:

A parte tiene definidas algunos métodos como añadir un nuevo videojuego a la lista o eliminarlo, poder modificar el Nick y poder convertir los datos de la instancia en un diccionario. El objetivo de esto último es poder tener las instancias de jugadores representadas por diccionarios de Python debido a que son muy parecidos al formato JSON, de tal modo que Flask RESTful trabaja muy bien con estos contenedores y los transforma automáticamente a JSON, añadiendo incluso la cabecera.

principal.py

El archivo principal.py también se encuentra en la raíz del repositorio y en el hemos creado el API REST con el que damos el servicio web. Para ello, como ya hemos mencionado anteriormente, hemos utilizado la ayuda de Flask y Flask RESTful. Con esta implementación ya podemos realizar el despliegue como localhost en el computador sin la necesidad de nada más y poder probar como se comporta el modelo con peticiones al servicio. Dependiendo de la ruta hemos diseñado distintas peticiones:

Cabe destacar que Flask RESTful crea las cabeceras de los paquetes de respuesta del servidor automáticamente. Se especifica que el tipo MIME es JSON y el código de estado también lo devuelve de una forma automática, aunque podemos especificar nosotros mismo que código determinado queremos que muestre en la cabecera dependiendo de la situación (ver algunos returns del archivo). Esto me parece muy útil porque no hay necesidad de implementar cada una de las cabeceras típicas que se devuelven, solo cuando queremos especificar un detalle concreto es necesario especificar este tipo de cosas.

Las líneas:

if (__name__ == '__main__'):
    # Esto es para que pueda abrirse desde cualquier puerto y direccion(de esta forma en heroku no nos da error).
    port = int(os.environ.get("PORT", 5000))
    app.run(host="0.0.0.0", port=port,debug=True)

Se han realizado de esta forma debido a un problema que tuve durante el desarrollo. Resulta que al tener el puerto 5000 y el host 127.0.0.1, Heroku no podía desplegar la aplicación correctamente.

test_model.py & test_web.py

Ya tenemos tanto el modelo, como la API REST con la que los clientes van a poder realizar peticiones a ese servicio. El siguiente paso que he llevado a cabo consiste en realizar unos test ayudándome de Unittest con la finalidad de dar la máxima cobertura al software desarrollado, tanto en la clase modelo (test_model.py), como en la API REST realizada (test_web.py). De esta forma si en el futuro se intenta actualizar la versión de Python o cualquier otro tipo de cambio es producido en el entorno, podemos saber de una forma rápida y bastante precisa como puede influir negativamente esto en lo que tenemos hecho, y poder amoldarlo de nuevo para que continúe funcionando. Se ha intentado testear todo.

Definición de la Infraestructura

Recordemos que el objetivo es desplegar todo lo que se esta desarrollando en Heroku. La definición de la infraestructura es fundamental. Aunque vincule Heroku a mi repositorio de Github, no ocurrirá nada si no especifico los datos necesarios para que Heroku sepa como debe realizar ese despliegue, eso es lo que se entiende por infraestructura.

Entonces, he creado y añadido a la raíz del repositorio los siguientes archivos:

Test con Travis

Como ya sabemos, realizamos los test con Unittest. Sin embargo, queremos automatizar la ejecución de los mismos de tal forma que cada vez que actualicemos el repositorio de Github se ejecuten para comprobar si hay algún problema.

Para conseguir esto, he vinculado la cuenta de Github con Travis a través de su página web y he especificado los repositorios que quiero que revise cada vez que los actualice como se aprecia en la siguiente imagen.

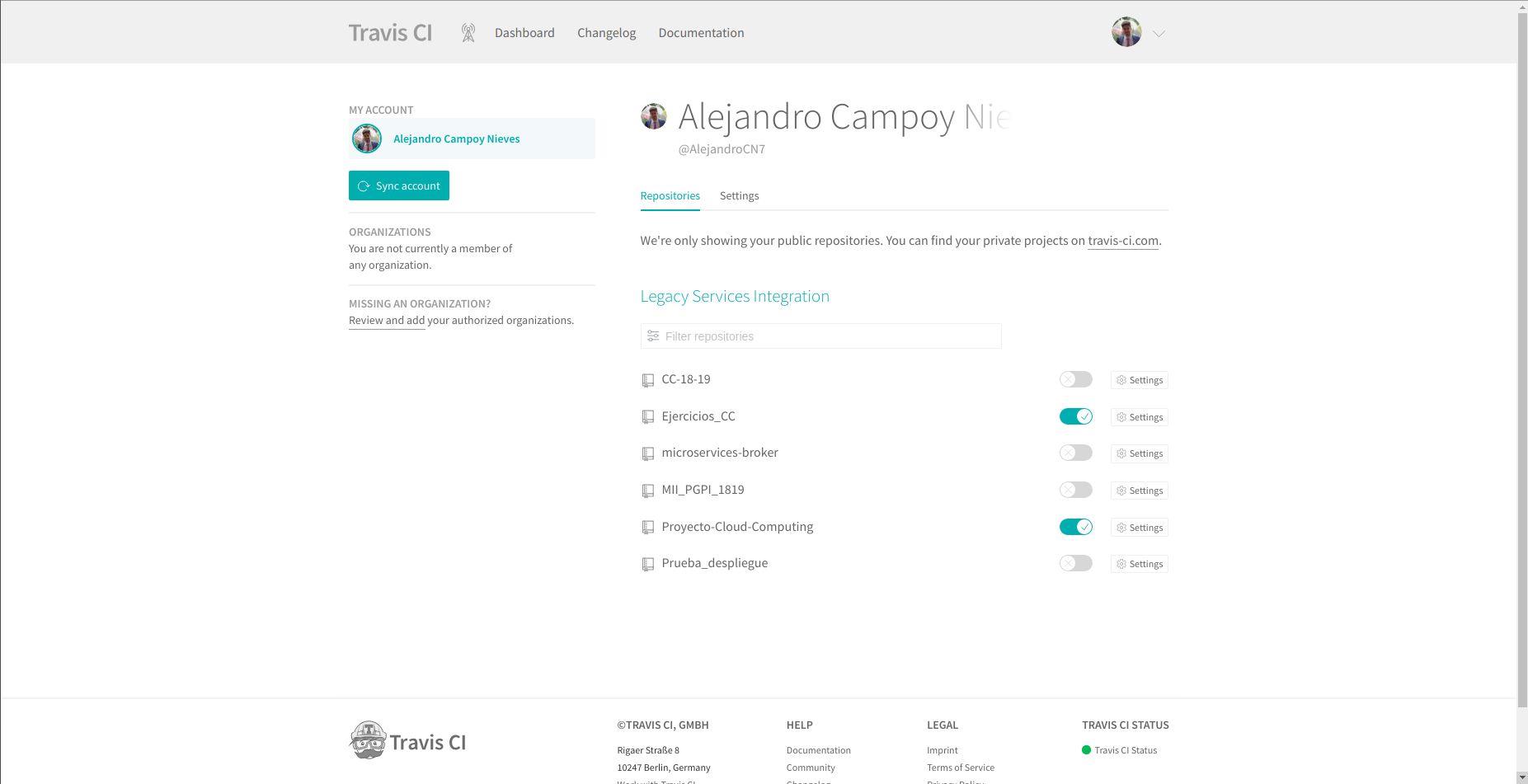

Travis enlace Github

Sin embargo, esto no es suficiente. Debemos de especificarle a Travis donde están los archivos que contienen los tests y como debe ejecutarlos para poder comprobarlos. Supongo que esto se puede considerar también parte de la infraestructura. Para ello he creado el archivo .travis.yml en la raíz del repositorio. De esta forma Travis siempre ejecuta este archivo y ve que tiene que utilizar Python para ejecutar test_model.py t test_web-py con unittest.

Cada vez que actualizamos el repositorio a partir de este momento debería de aparecer en la página web de Travis algo parecido a la siguiente imagen si todo ha salido bien.

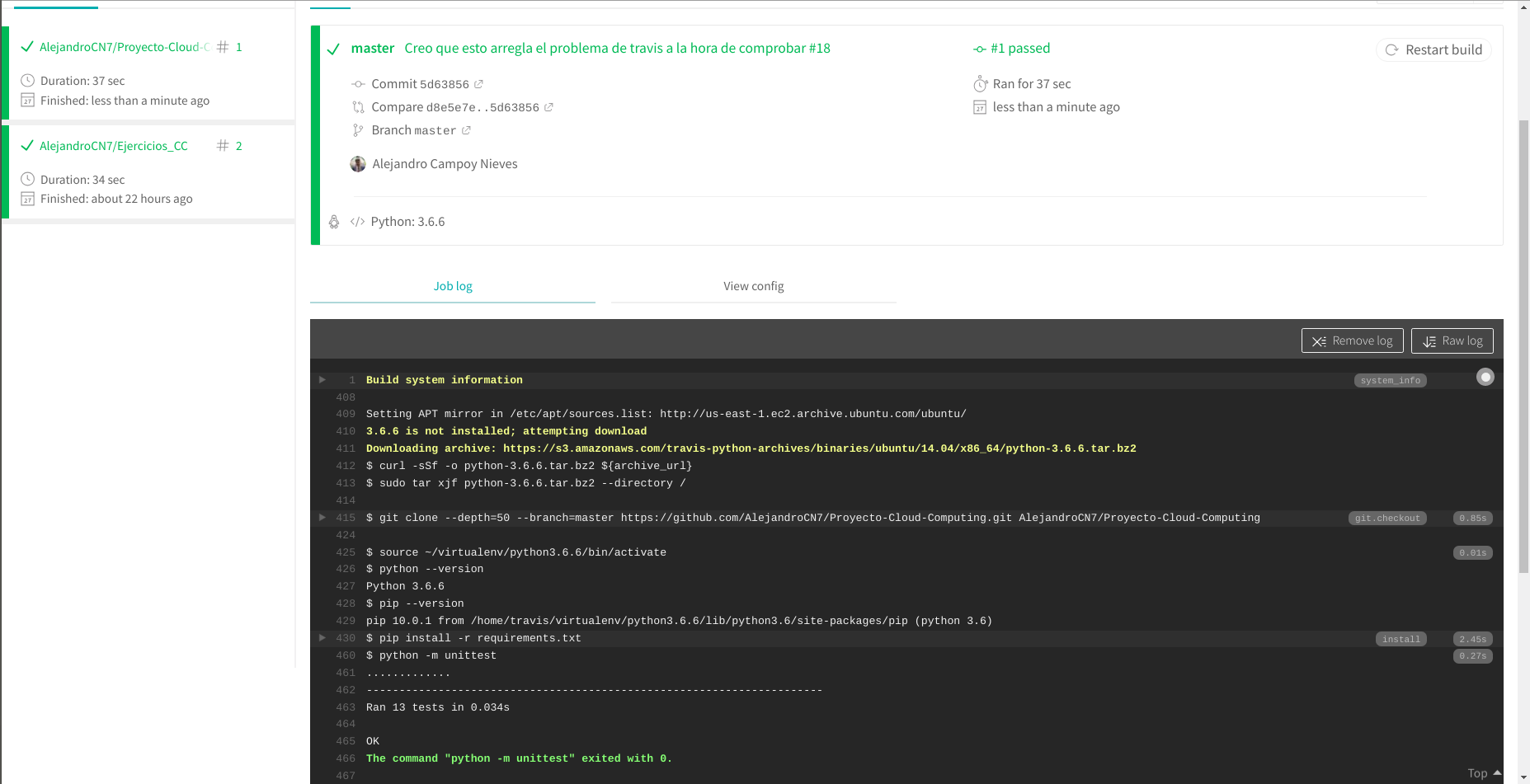

Test de Travis

Vinculación con Heroku

Para vincular con Heroku podemos hacerlo de dos formas principalmente: desde su interfaz en su página web o desde la terminal (yo lo he hecho en Ubuntu 18.04 LTS) instalando Heroku CLI. El tema de crear el proyecto lo he realizado de las dos formas y es algo sencillo.

Una vez tenemos creado el proyecto de Heroku debemos de vincularlo con nuestra Github, especificando el repositorio concreto con el que queremos que se vincule. Entonces, tendremos la posibilidad de activar el despliegue automático cada vez que actualicemos el repositorio. Sin embargo, es muy importante marcar la opción en la que pone “Wait for CI to pass before deploy” para que no se despliegue en caso de que no pase los tests en Travis. ¿Sino para que he empleado tiempo en hacerlo?

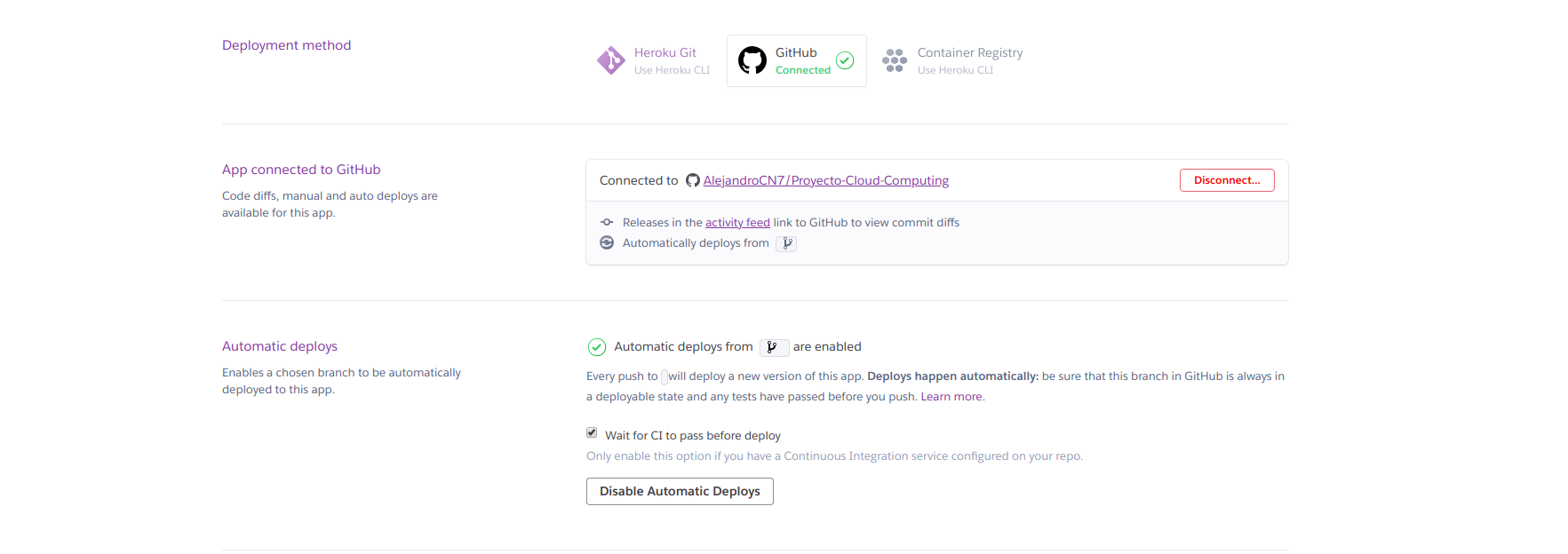

Despliegue automático

A partir de ahora, cada vez que actualicemos el repositorio debería de desplegarse en Heroku. Podemos ver el proceso de este despliegue desde la interfaz de Heroku o desde Github accediendo en la pestaña llamada “environments” como se aprecia en la siguiente imagen:

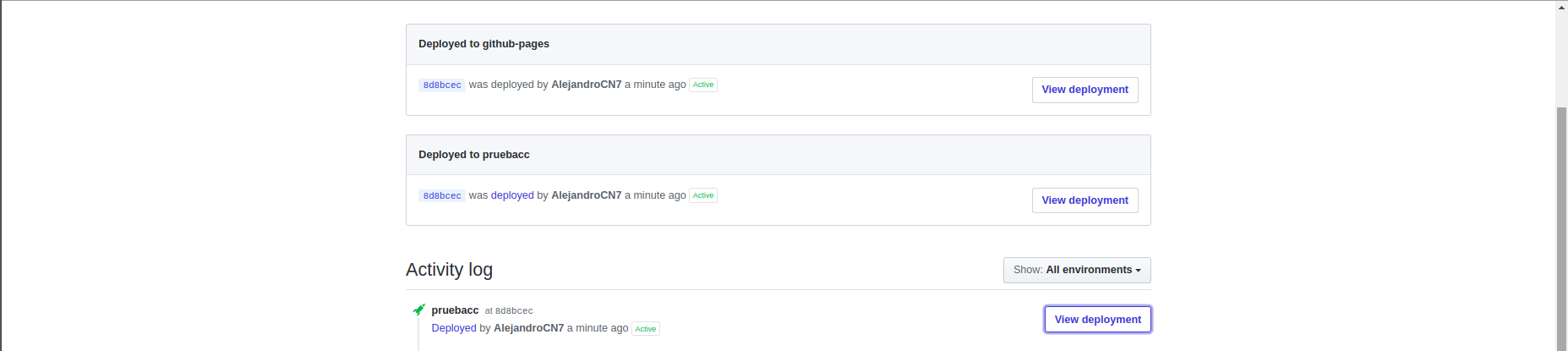

Github Environments

Provisionamiento

MV: 51.145.137.107

En este apartado hablaremos del provisionamiento automático de máquinas virtuales a través de Ansible. Entiendo a Ansible como una herramienta software de administración y manejo de máquinas virtuales. En este punto se pretende ir un paso más allá y provisionarlas de las herramientas necesarias para poder proporcionar el servicio web que se pretende en este proyecto. He decidido utilizar Ansible y no otra alternativa debido a que nuestro profesor de Cloud Computing, JJ Melero, decidió hacer un seminario sobre esta herramienta (enlace al seminario). Este seminario se realizó más o menos en un margen temporal cercano al comienzo de este hito, por lo que me ha resultado de gran utilidad.

Mejoras realizadas en el proyecto

En este punto del desarrollo, y antes de entrar en el tema de provisionamiento, se han realizado una serie de mejoras.

Se ha incluido el uso de una base de datos (MongoDB) como un nuevo microservicio añadido (ver mongoDB.py). La forma de desplegar la base de datos ha sido a través de mlab, sigue la filosofía “Database-as-a-Service”. He elegido esto porque hace que no tengamos que preocuparnos del despliegue de la misma. Es una forma de acceder a servicios que proporciona la nube; uno de los objetivos de esta asignatura.

Se han realizado tests acorde al uso de esta base de datos desplegada en mlab. Se puede ver los tests realizados en test_mongo.py. Básicamente se comprueba que podemos insertar, eliminar, actualizar, etc, la base de datos desplegada en mlab de forma correcta y cumpliendo con especificaciones funcionales concretas que he decidido diseñar de esa forma. Por ejemplo, que no se pueda insertar dos jugadores con el mismo Nick, ya que lo utilizo como identificador para luego dar el servicio web (los nombres de las rutas ahora corresponden con el Nick de los jugadores).

He tenido que realizar pequeñas modificaciones en principal.py. Como ya he mencionado antes, ahora el nombre de las rutas en el servicio web depende del nick de los jugadores (algo que tiene mayor lógica). Utilizamos directamente la base de datos en lugar de un diccionario de Python para almacenar los datos. Incluida la petición REST DELETE para el conjunto de jugadores (ruta /jugadores), esto dejaría la base de datos vacía (comprobado en los tests).

Finalmente, se ha modificado test_web.py, ya que aquí es donde comprobábamos las rutas y peticiones REST de nuestro servicio web. Es importante destacar que estos cambios son realizados a causa de la actualización del nombre de las rutas, no de añadir una base de datos, ya que la idea es que se encuentre de forma aislada en microservicios. En definitiva, se han tenido que cambiar las comprobaciones en las rutas a la hora de realizar las distintas peticiones, simplemente.

Vagrant

Tal y como se pide en el hito de esta práctica, se han realizado primero pruebas con máquinas virtuales locales para realizar el provisionamiento desde Ansible y probarlo en localhost. Para ello he utilizado la herramienta vagrant ya que es una forma muy sencilla de crear máquinas virtuales a través de virtualbox, en mi caso, con el cual ya estaba familiarizado previamente y fue otro de los factores por el que decidí utilizarlo y que explicó JJ en el seminario de Ansible. Los archivos de configuración de Ansible pueden apreciarse en la carpeta vagrant dentro de provision.

Para comenzar, [Ansible.cfg]https://github.com/AlejandroCN7/Proyecto-Cloud-Computing/blob/master/provision/vagrant/ansible.cfg) es un archivo que hemos creado para que Ansible no utilice su configuración por defecto, sino que vamos a establecer una configuración concreta cuando lo ejecutemos dentro de este subdirectorio. Como estamos trabajando con vagrant, vagrant crea un directorio oculto (.vagrant) en el que guarda información de la máquina virtual. Aquí especificamos que no queremos que se realicen comprobaciones de la clave del host, esto nos permite la posibilidad de meternos en diferentes máquinas virtuales con diferentes nombres y misma dirección MAC, o con el mismo nombre y diferentes MAC, sin que haya ningún problema y no te haga este tipo de comprobación SSH.

La segunda parte del archivo sirve para especificar el inventario. Le decimos a Ansible el archivo en el que se encuentra la información que necesita para saber como conectarse a las distintas máquinas virtuales que tenemos creadas. Este archivo es Ansible_hosts.

En su interior le especificamos una única máquina llamada debian9Vagrant la cual Ansible sabe a partir de este momento que tiene que comunicarse por el puerto 2222. La clave privada para poder conectarse se encuentra dentro de la carpeta oculta de vagrant que mencionamos anteriormente (.vagrant), de lo contrario Ansible no sería capaz de acceder a ella para realizar su provisionamiento automático. Finalmente, especificamos en este archivo el host (localhost) y el usuario con el que tiene que acceder a la máquina llamado “vagrant”.

De esta forma Ansible tiene todo lo necesario para comunicarse y acceder a la máquina virtual que hemos creado, aunque podría ser más de una.

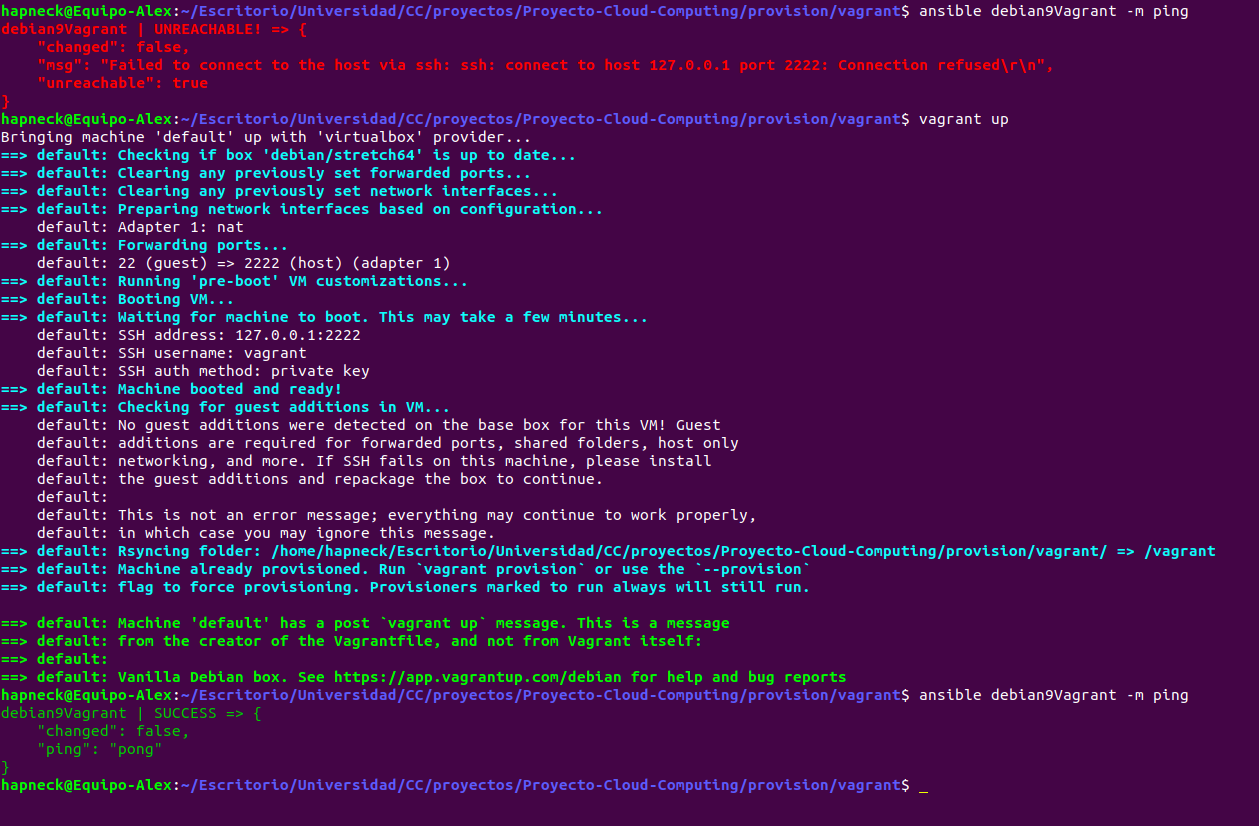

acceso a la máquina vagrant a través de Ansible

El siguiente paso es realizar un guión con el que Ansible pudiera hacer un provisionamiento automático a la o las máquinas.

Para ellos se utilizan los playbooks, en mi caso he creado playbook.yml en el cual hacemos básicamente las siguientes acciones dentro de la máquina:

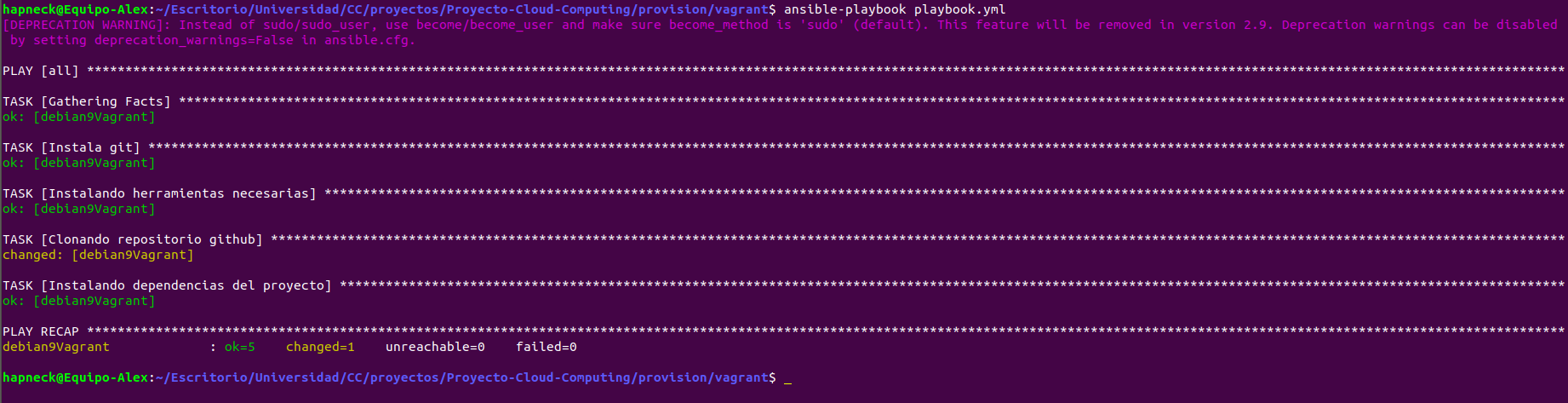

Provisionamiento de vagrant con Ansible

Mencionar que salen estados OK porque ya lo había ejecutado antes, por lo que ya lo tiene instalado en la máquina y no lo vuelve a hacer, solo lo comprueba.

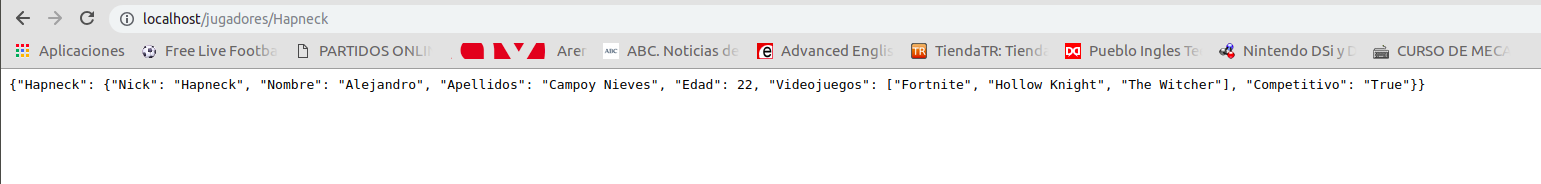

Una vez hecho esto podemos entrar en la máquina, ejecutar el servicio con gunicorn y comprobar que funciona en localhost, sin embargo veremos su funcionamiento ya desplegado directamente a continuación.

Azure

Lo interesante de este hito es la posibilidad de desplegar nuestra máquina virtual a través de la herramienta Azure y de esta forma provisionar con Ansible algo que se encuentra en la nube en ese momento. Esto me resulta muy interesante, por ejemplo, se me ocurre la posibilidad de ejecutar nuevos playbooks mientras la máquina funciona para realizar nuevos cambios, modificar el servicio o sustituirlo por otro.

He elegido Azure para realizar el despliegue de la máquina debido a que JJ nos proporcionó dolares para poder utilizar esta herramienta y quería aprovecharlo.

Lo primero que hay que hacer una vez nos registramos en Azure es crear nuestra máquina virtual “virgen”, es decir, sin nada instalado. Para ello he utilizado la propia interfaz de la página. En un principio, había instalado en ella el sistema operativo Debian 9 para servidores. Sinceramente, no lo hice por ningún motivo especial, simplemente porque aun estaba realizando pruebas y fue el primero que se me vino a la cabeza.

Entonces, como se puede ver en el antiguo estado de playbook.yml para azure me dió muchos problemas para poder redirigir el puerto 5000 al 80. Y aún así, seguía teniendo problemas con eso. Por ello, decidí cambiarme a Ubuntu Server 16.04 LTS.

Esta vez si me pensé mejor cual era el SO que quería correr en mi máquina virtual. Las principales cuestiones por las que elegí Ubuntu Server es porque estoy familiarizado a su funcionamiento gracias a la asignatura de Ingeniería de Servidores en el Grado en Ingeniería Informática de la Universidad de Granada. Además, es estos sistemas ya tenemos instalado python2 y python3 preinstalado, por lo que nos ahorra parte del trabajo.

El archivo Ansible.cfg es igual al explicado anteriormente con Vagrant. El archivo Ansible_hosts solo ha sido modificado con el nombre de la máquina de Azure (solo por comodidad, para Ansible no tiene por qué tener el mismo nombre) y con el usuario e IP pública de la misma.

Finalmente se ha creado el playbook.yml el cual es muy parecido al explicado con Vagrant pero difiere en algunas cosas. Digamos que instala las dependencias y clona este repositorio de la misma forma que lo hace Vagrant, pero aquí hemos tenido en cuenta la redirección de puertos. De esta forma, se tiene acceso también por el puerto 80 que era uno de los requisitos de este hito.

El siguiente paso ha sido entrar en la carpeta del repositorio azure dentro de provision y ejecutar el playbook para que Ansible provisione automáticamente nuestra máquina de Azure.

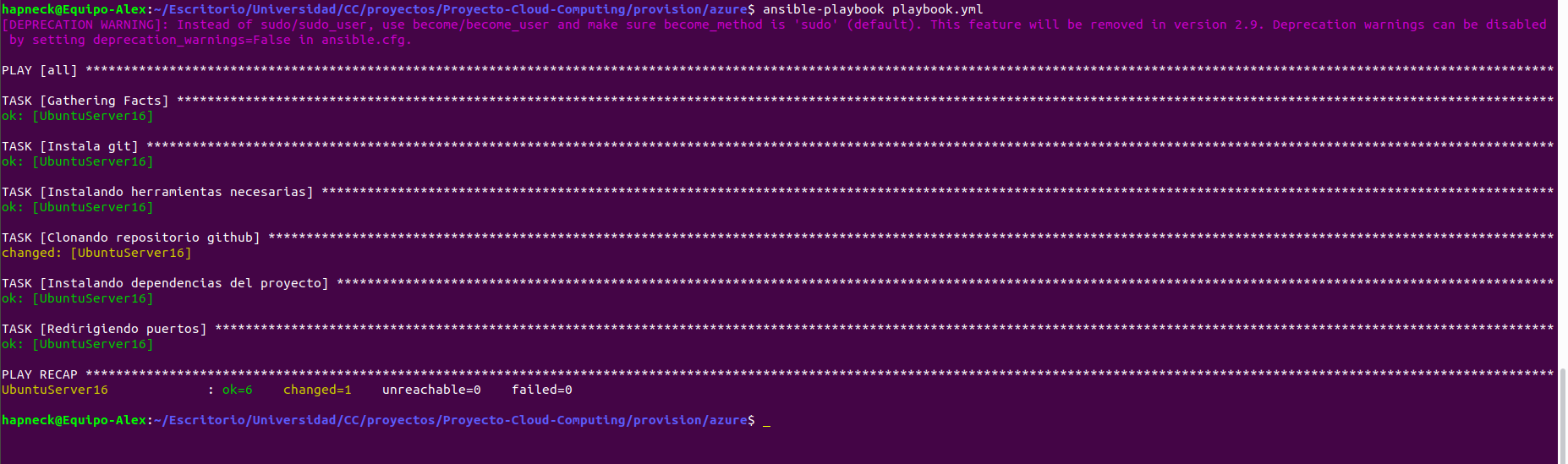

Provisionamiento de Azure con Ansible

Una vez realizado el provisionamiento accedí a la máquina virtual de Azure introduciendo:

ssh Alejandro@51.145.137.107

Y una vez dentro probé a arrancar el servicio por medio del comando:

gunicorn -b :5000 principal:app

Aunque especifique el puerto 5000, como en el provisionamiento se realizó la redirección del puerto debería de estar disponible también en el puerto 80. Lo comprobé accediendo a esa IP con ese puerto por medio del navegador:

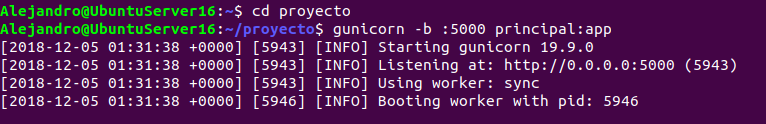

Puesta en marcha del servicio

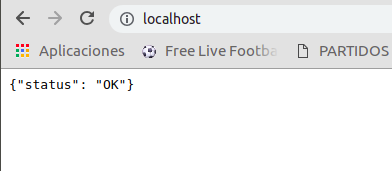

Acceso a ruta raíz

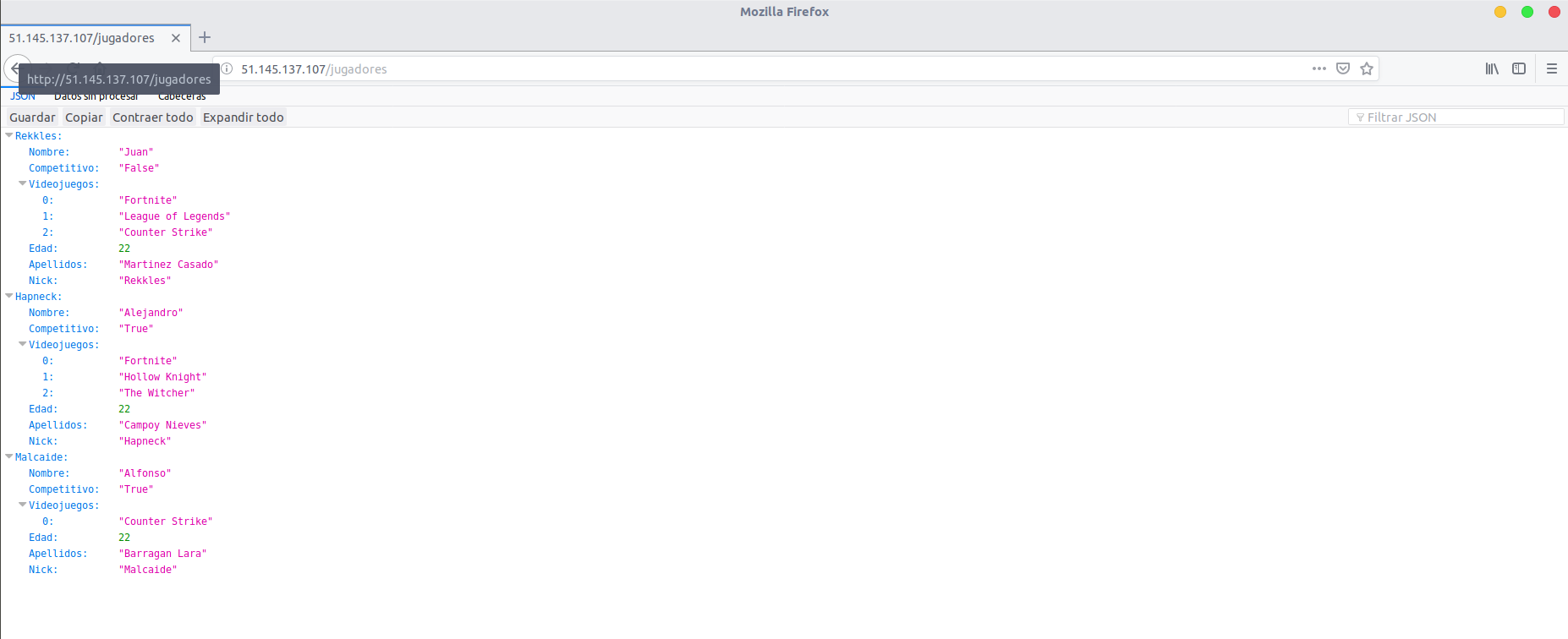

Acceso a ruta jugadores

Con ello demostramos que el provisionamiento se ha realizado correctamente y que desde ese momento muesta máquina virtual está lista para poder trabajar y realizar el servicio diseñado hasta la fecha en nuestro proyecto a través de la nube.

Comprobaciones con otros alumnos

He probado a provisionar una máquina a través del repositorio de @lgaq94. Se puede ver el pull request y el archivo.

@lgaq94 a provisionado una máquina a través de mi repositorio haciendo un pull request de este archivo.

Automatización en la creación de máquinas virtuales desde la línea de órdenes

MV2: 40.89.156.39

En este apartado hablaremos sobre cómo automatizar el proceso de creación de máquinas virtuales desde la línea de órdenes. Esto se realizará también desde Azure. Esta vez, se utilizará Azure CLI para poder desarrollar el script necesario. El motivo principal por el que sigo utilizándolo es porque tengo las suscripciones de los hitos anteriores y porque Amazon aún no me ha respondido por correo a la petición que realicé.

También realizaremos el provisionamiento automático de la máquina reutilizando el trabajo realizado con Ansible en el hito anterior. Esta es una parte opcional, pero la considero conveniente ya que realizamos todo el proceso de creación y de preparación de la máquina o máquinas virtuales ejecutando un único script.

Mejoras realizadas en el proyecto

Al igual que en cada hito, se ha realizado una mejora en el proyecto, y no solo en su infraestructura. En esta ocasión he incluido un sistema de logs para registrar las peticiones realizadas en el servidor y tener un seguimiento de las acciones que se llevan a cabo en la base de datos de mongoDB.

Estos cambios pueden apreciarse en los archivos mongoDB.py y principal.py. He utilizado la librería de Python llamada logging y he conseguido que se queden registradas en un archivo llamado “app.log” cosas como las que aparecen a continuación:

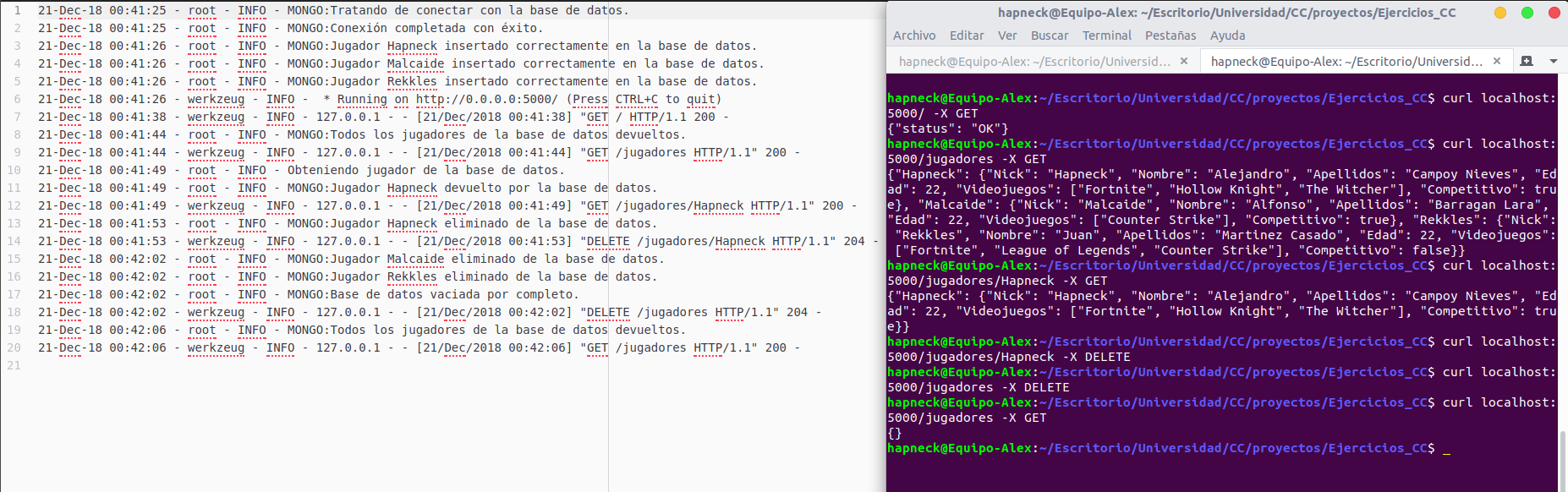

Ejemplos de logs en app.log

Como se puede observar, se abrió el servicio en modo local y en el puerto 5000. (En la máquina y con el puerto 80 funciona del mismo modo) y se comenzaron a realizar peticiones con curl.

Al inicio del servicio se intenta incluir una serie de jugadores en la base de datos en caso de que no estén. Esto fue una decisión mía con la finalidad de que siempre tuviera algo ahí para poder realizar pruebas.

Podemos ver como hacemos peticiones que comprometen a la base de datos y, por ello, también se activan mensajes relacionados con el mismo. Los logs relacionados con el servicio web añaden el código HTTP de la cabecera para saber el estado del paquete devuelto.

Una cosa que me gustaría mejorar en el futuro es el nombre de los logs por otros más significativos. Creo que se puede hacer desde la propia librería utilizada.

También se ha quitado la redirección de puertos y ya se puede usar el puerto 80 directamente.

Automatización con Azure CLI y Ansible

Tal y como se especifica en este hito, se ha realizado en el script llamado acopio.sh. Ahora pasaré a explicar el proceso que lleva a cabo y hablaré en mayor detalle de cada una de las decisiones tomadas que tuve que realizar y me parecieron relevantes tales como región del grupo de recursos, imagen de sistema operativo, etc.

Localización de grupo de recursos

Decidí ponerlo de tal forma que fuese esa región por defecto en vistas futuras, ya que si necesitase crear más de una máquina no necesitaría especificar esto en cada grupo de recursos que crease.

Decir que en un principio quise especificar “francesouth” ya que se encuentra disponible cuando pongo az account list-locations. Sin embargo, a la hora de ejecutarlo, me encontré con que esa región concretamente no se encuentra disponible por algún motivo que desconozco:

Problema con localización southfrance

Ahora voy a detallar las razones por las que elegí esa región y no otra distinta. Tal y como ha mencionado el profesor JJ en sus clases, la principal diferencia que tienen estas regiones son la latencia.

Entonces, lo más lógico es pensar que queremos una región que geográficamente se encuentre muy cercana a donde nos encontramos (Granada, España). Por consiguiente, me centré en esta idea para elegir la región.

Para saber si realmente la distancia a las regiones influía en la latencia, encontré la siguiente página de Azure donde te permite realizar pruebas de latencia a muchas de las regiones que tiene disponibles:

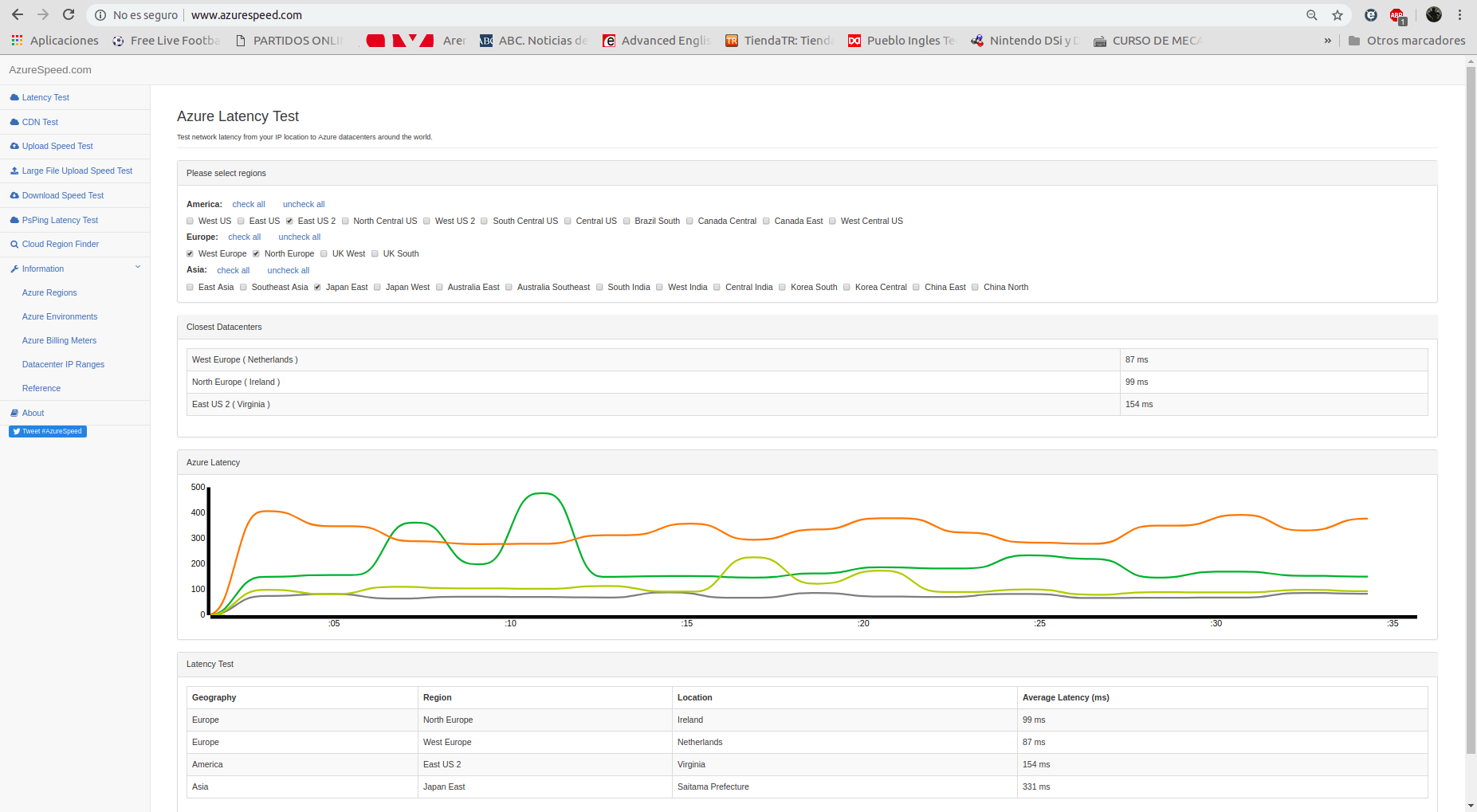

latencias de diferentes regiones

Decidí poner solo 4 regiones para no saturar la imagen de información y que se pudiera observar bien. Las regiones que seleccioné son:

Aunque no pude probar las regiones francesas desde esa página, me sirvió para darme cuenta de que, cuanto más cerca estuviese la región, mejor era la latencia. Hubiese elegido el sur de Francia si no fuese por el problema que mencioné anteriormente, tuve que conformarme con Francia central.

Creación de la máquina virtual

El siguiente paso, una vez se ha creado el grupo de recursos con la región que más nos conviene, es la creación de la máquina virtual.

En este punto, debemos de especificar la configuración de nuestra máquina. Incluí distintos tipos de información tales como:

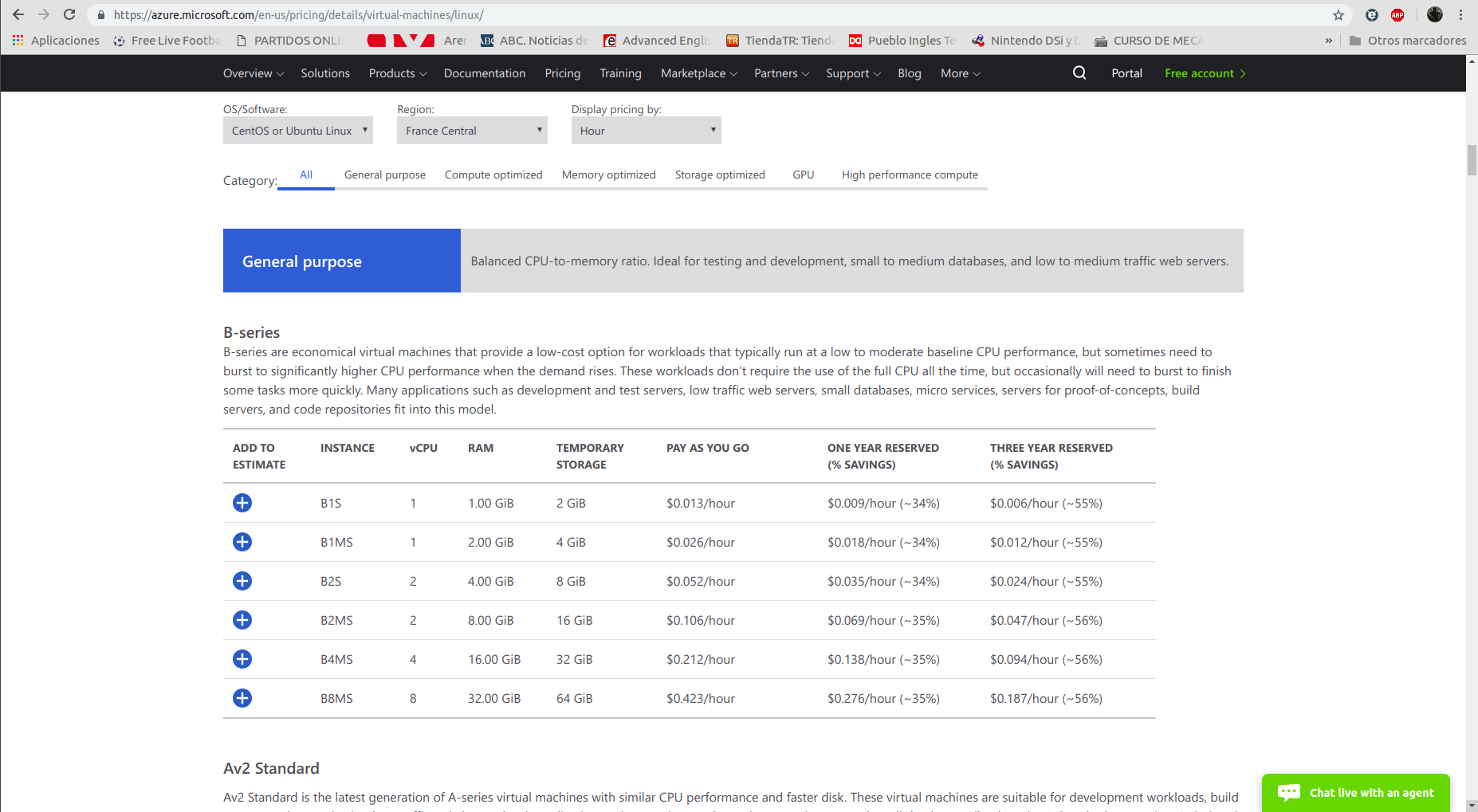

perfiles estándar del hardware

Imagen seleccionada

Llegados a este punto, comencé a deliberar cuál sería la imagen más apropiada para poner a funcionar mi proyecto. Por un lado, debemos tener en cuenta las librerías y herramientas que utiliza nuestro proyecto. Por ello, debería interesarnos una imagen que tuviese Python instalado por defecto y que soportase todas las librerías y módulos que este intérprete utiliza en nuestro proyecto. Las imágenes de Windows no las contemplo directamente por no pertenecer a una licencia de Software Libre.

Por otro lado, comencé a buscar información por Internet. Por ejemplo, según este artículo. Los sistemas Debian Server son más apropiados para entornos empresariales ya que son más estables y seguros. No obstante, si lo que se busca es tener las últimas versiones de todo tipo de software y le damos un uso más personal (o académico), sería más apropiado una imagen de Ubuntu Server.

Según este otro artículo, Ubuntu cuenta con la ventaja de que su centro de software tiene más de 40.000 aplicaciones disponibles, por lo que podemos encontrar todo tipo de funcionalidades ahí, que podamos necesitar para cualquier tipo de proyecto. Recibe actualizaciones frecuentes para eliminar cualquier error identificado.

Por otra parte, CentOS también es considerada más estable que Ubuntu (al menos en esa referencia). El motivo principal es que las actualizaciones que mencionamos anteriormente son menos frecuentes, aunque yo personalmente lo veo más como una desventaja.

Otra cosa interesante que se menciona es que Ubuntu tiene una comunidad más grande, lo que se traduce en una mayor cantidad de tutoriales, foros y libros para aprender a hacer casi cualquier cosa. Ubuntu Server tiene una gran cantidad de soporte para implementaciones en contenedores (cosa que se hará en el futuro) y en la nube, esto lo hace superior a CentOS y Debian en ese aspecto.

CentOS es mejor a la hora de utilizar paneles de control para ofrecer servicios de alojamiento web. Se llega de nuevo a la conclusión de que si eres principiante es mejor elegir Ubuntu Server y si se trata de un proyecto empresarial se escoja CentOS.

Finalmente, me decanté por utilizar una imagen de Ubuntu Server en mi máquina. Para decidir la versión de la misma. Me decanté por la 16.04 LTS ya que las versiones LTS tiene más años de soporte y mantenimiento.

Apertura del puerto 80

Como ya se sabe del hito anterior. El profesor JJ nos indicó que quería que el servicio web escuchara por el puerto 80. Entonces, el siguiente paso lógico es la apertura de este puerto en la máquina para poder utilizarlo.

Para averiguar como podía hacerlo desde los comandos de Azure consulte su documentación. Es realmente sencillo, con el comando az vm open-port --resource-group myResourceGroup --name Ubuntu16 --port 80 es suficiente.

Provisionamiento con Ansible

El objetivo del hito ya está conseguido; automatizar la creación y configuración de una o varias máquinas virtuales. No obstante, quise dar un paso más allá y realizar el provisionamiento de la máquina al igual que hice en el hito anterior. En un principio, pensé que con reutilizar el trabajo del pasado tendría el trabajo hecho. Para mi mala fortuna, tuve una serie de inconvenientes que, aunque son problemas tontos, hicieron que perdiera mucho tiempo en solucionarlos.

Para empezar, no podemos preconfigurar Ansible con la IP pública de la máquina, ya que no sabemos cual va a ser hasta que esté creada. Entonces, tenía que buscar la forma de averiguar la IP pública de la máquina que se acaba de crear dentro del script, para luego dársela a Ansible.

Tras un tiempo buscando en la documentación de Azure, encontré esto y me di cuenta de que podía cambiar la opción de output por el formato JSON. Tras investigar los campos de clave valor que tiene el comando az network public-ip show --resource-group myResourceGroup --name myPublicIpAddress --output json, vi la clave “ipAddress” que tenía justamente la información que necesitaba.

Ahora, necesitaba la forma de aislar ese valor del resto de la salida del comando. Entonces busqué formas para manipular texto JSON desde el bash. Encontré jq, un comando con el que podía sacar el valor de esa clave. Entonces, mi comando quedó finalmente de esta forma:

IP=`az network public-ip show   --resource-group myResourceGroup   --name myPublicIpAddress  --output json | jq ".ipAddress"`

Sin embargo, otro de los problemas con los que me topé son las dobles comillas. En mi variable tenía la IP pública de la variable envuelta en dobles comillas, para quitarla utilice este comando dos veces seguidas (sustituyo las dobles comillas por cadena vacía y listo):

IP=`echo ${IP/\"/}`
IP=`echo ${IP/\"/}`

Finalmente, podemos realizar el provisionamiento de Ansible. Para no tener la necesidad de poner el script en el mismo lugar que tenia el provisionamiento (donde se encuentra Ansible.cfg), establecí la configuración por medio del propio comando indicando el inventario (la IP pública de la máquina y el usuario) y que no hiciera comprobación de las claves del host tal y como se aprecia:

ansible-playbook -i "$IP," -e 'host_key_checking=False' -b provision/azure/playbook.yml --user alejandro -v

Es importante dar permisos de ejecución al script con chmod, de lo contrario no funcionará correctamente. Al no tener el archivo ansible.cfg no me di cuenta hasta que le aplique el verbose al provisionamiento, pero tenía el problema que JJ mencionó una vez en clase.

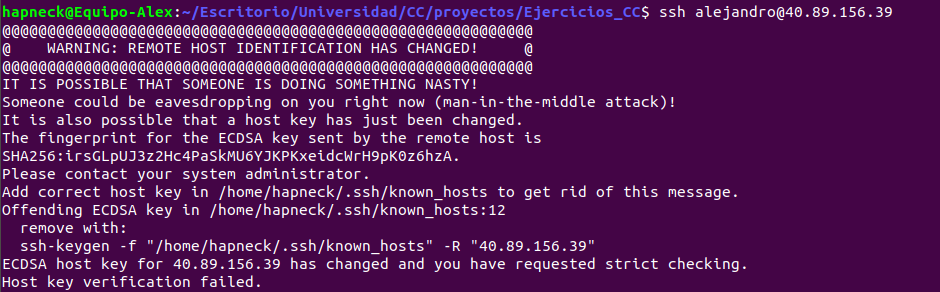

man in the middle

No me dejaba conectarme a la máquina por SSH debido a que tenía sospechas de ataque man in the middle (la opción -e la incluí mas tarde, quizás fue esa la causa). Si nos pasa esto, la forma de solucionarlo es borrar ~/.ssh/known_hosts. Al menos, a mí me funcionó. Es algo que te hace emplear mucho tiempo en averiguar el problema, pero que al mismo tiempo te ayuda a aprender.

Otro problema que tuve es que la variable IP del script no era incluida de forma correcta en el comando, se quejaba de errores tipo ASCII o algo por el estilo. La solución es poner una coma al final de la variable como se puede apreciar en el comando descrito anteriormente. Conseguí saber esto gracias a este enlace.

Podemos ver el acceso a la máquina y que el servicio funciona en los siguientes pantallazos:

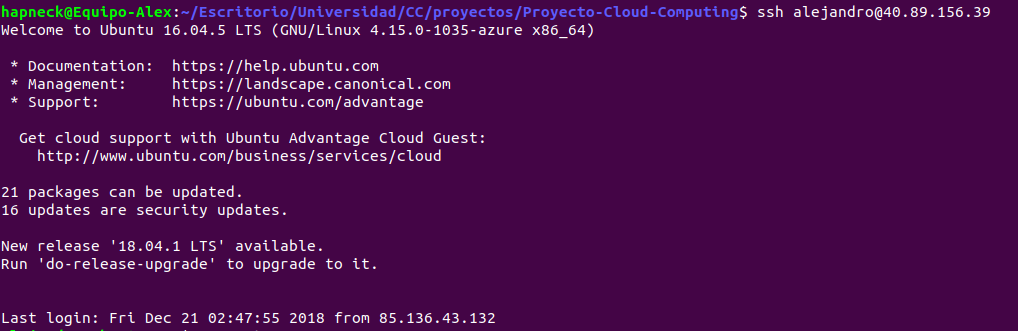

Acceso a la máquina

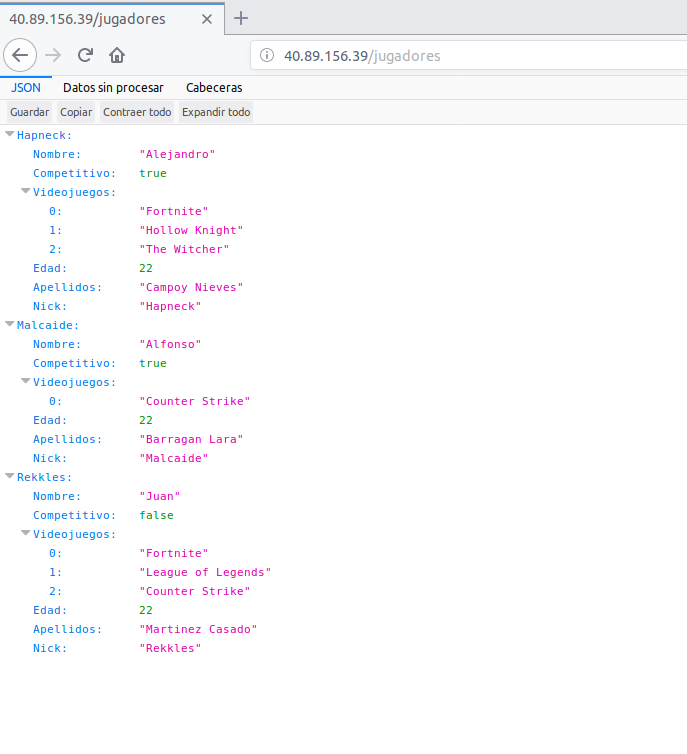

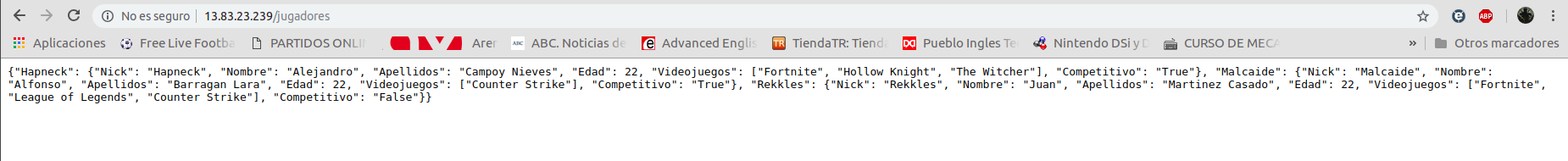

Prueba de petición

Orquestación

Despliegue Vagrant: 20.188.33.240

En este hito vamos a hablar sobre la orquestación de dos máquinas virtuales para poner en funcionamiento nuestro conjunto de microservicios. Para ello, haremos uso una vez más de Azure, pero esta vez, utilizando Vagrant para este proceso de orquestación anteriormente mencionado. Hasta este momento, solo hacía uso de una máquina virtual, por lo que he tenido que ampliar el proyecto para tener la posibilidad de utilizar, al menos, dos máquinas virtuales y que este trabajo tenga sentido a nivel de infraestructura, hablaremos de esto en mayor detalle posteriormente. También se ha realizado pruebas de orquestación a otra alumna y ella ha realizado una prueba de orquestación con mi proyecto.

Mejoras realizadas en el proyectos

Máquinas virtuales

Como ya he mencionado anteriormente, era imprescindible que para este hito tuviese, al menos, dos máquinas virtuales con las que poder trabajar en mi servicio. Por ello, abandoné mlab y he configurado mi propia máquina virtual en la que doy un servicio con MongoDB. Decidí esta base de datos (desde que usaba mlab) porque no había trabajado antes con bases de datos no relacionales, y quería salir un poco de mi zona de confort.

El sistema operativo que decidí para esto fue Ubuntu Server 16.04 LTS. El principal motivo, es que encontré un rol de Ansible que funcionaba perfectamente para la provisión de la máquina con este SO. Probé algunos roles más para otros SO’s, pero siempre acababa teniendo algunos problemas de configuración y éste fue el que mejor se adaptaba a mis necesidades. Por otra parte, encontré artículos en los que se menciona que este sistema operativo es muy adecuado tales como: este, este otro y también este. El último enlace pertenece a la página oficial de MongoDB y se puede apreciar como Ubuntu Server 16.04 LTS tiene una cobertura de soporte total, un factor positivo a tener muy en cuenta, ya que durante la configuración tuve problemas que pude resolver gracias a su documentación y comunidad.

Sin embargo, tuve que modificar el rol de Ansible que utilicé para poder instalar MongoDB. La causa era que, por defecto, este rol escribía en /etc/mongod.conf la línea bindIp: 0.0.0.0. Esto es algo peligroso, ya que le abro la puerta a todo Internet para que pueda acceder a mi base de datos. Por ello, entre en este archivo del rol y modifiqué esa tarea para que pusiera en su lugar bindIp: 127.0.0.1,10.0.0.5. De esta forma, solo puede ser accedida por localhost desde la propia máquina y por a otra máquina con el servicio REST que comparten una misma subnet virtual (hablaremos con mayor detalle de ésto más adelante).

En cuanto al servicio REST utilizamos la misma máquina que el hito anterior.

Tests y Travis

En hitos anteriores utilizaba la misma base de datos de mlab con diferentes colecciones para dar tanto el servicio como realizar los tests y verificar que todo funcionaba correctamente. Como ahora tengo la base de datos desplegada por mi propia cuenta, es posible que cuando actualice el repositorio no tenga la máquina levantada. Travis, al no tener el servicio de la base de datos, fallará en sus tests (no me paré a pensar en ello hasta que me sucedió).

La solución que propongo en este proyecto es la instalación local de MongoDB en Travis junto con una variable de entorno para que el servicio de flask sepa diferenciar cuando se trata de una prueba (utilizaría una base de datos local) y cuando se está levantando en Azure. Dejo un enlace por si se quiere consultar los cambios a .travis.yml.

Después simplemente tuve que modificar principal.py para que tuviera en cuenta esta variable de entorno. Monta la conexión con la base de datos en local o no dependiendo de si lo está haciendo Travis o no.

Correción de errores de hitos anteriores marcados por JJ Melero

He corregido los errores que me indicó JJ Melero en el hito anterior:

Orquestación con Vagrant, Azure y Ansible

Vamos a pasar a explicar el hito como tal. Para empezar, nos creamos la carpeta llamada orquestacion en la que hemos creado el Vagrantfile. Para realizar la orquestación me he basado en este enlace principalmente y en este otro aunque en menor medida.

En este archivo utilizamos vagrant-azure para poder trabajar con Azure desde Vagrant. Lo primero que indicamos es donde se encuentra nuestra clave privada de tal forma que podremos conectarnos con todas las máquinas creadas utilizando la misma sin necesidad de contraseñas. El siguiente paso es definir las dos máquinas con las que vamos a trabajar.

Máquina para el servicio REST

La máquina es identificada desde Vagrant con el nombre de “rest”, aunque el nombre real de la máquina ha sido configurado como “ubuntu16”. Seleccionamos como proveedor a Azure para poder utilizarlo y cargamos nuestras variables de entorno definidas previamente para que el proveedor tenga todos los datos necesarios de nuestra cuenta Azure. La metodología para la obtención de los datos viene correctamente explicados en las referencias que he facilitado, simplemente he tenido que crearme variables de entorno en mi .bashrc con esos datos.

Después he realizado la configuración de parámetros de la máquina virtual, he establecido:

Aquí podría darse por finalizada la configuración de la primera máquina. Pero no podemos olvidar su provisionamiento correspondiente. Desde Vagrant también tenemos la posibilidad de hacer una provisión con el uso de Ansible y llamar al playbook que corresponda a la máquina. De esta forma volvemos a reutilizar una vez más el trabajo realizado en el hito de provisión de máquinas.

Para conectarnos a la máquina después de haber sido creada solo hay que hacer:

> vagrant ssh rest

Máquina para el servicio de mongoDB

El proceso es muy similar al de la máquina anterior. Por ello creo que lo más importante a destacar es que, si indicamos el mismo nombre de recursos y mismo nombre de red virtual, esto no significa que cada una tenga una red y grupo de recursos distintas con el mismo nombre. Lo que quiere decir, es que ambas máquinas van a compartirlas. Tal y como se puede apreciar en la siguiente imagen:

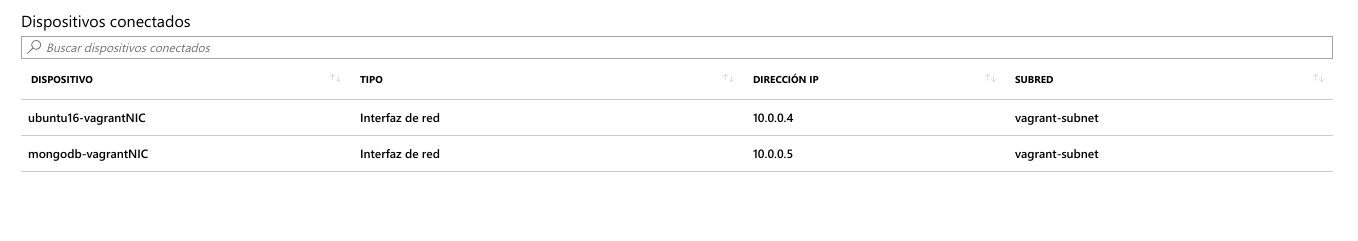

subnet

Para conectarnos a la máquina después de haber sido creada solo hay que hacer:

> vagrant ssh mongo

Prueba del correcto funcionamiento del proceso de orquestación

Considero que @andreamorgar ha hecho un buen trabajo de prueba con mi proyecto. Los resultados obtenidos junto con las capturas del proceso se pueden ver aquí.

Simplemente destacar que en Vagrant debe de crearse primero una máquina y después otra (secuencialmente) para que la configuración de la subnet y del grupo de recursos se haga correctamente. Vagrant, por defecto, lo hace en paralelo y produce problemas como asignaciones de la misma IP (supongo que porque creara dos subnets, en lugar de una y que este compartida por ambas máquinas). Le doy las gracias a Luis Gallego Quero por avisarme de este problema antes de toparme con él, ya que a simple vista no es apreciable. Para solucionarlo es importante iniciar el proceso de la siguiente forma:

> vagrant up --no-parallel --provider=azure

Comprobaciones con otros alumnos

He probado a orquestar dos máquinas a través del repositorio de @andreamorgar. Se puede ver el pull request y el archivo.

@andreamorgar a orquestado mi proyecto a través de mi repositorio haciendo un pull request de este archivo.

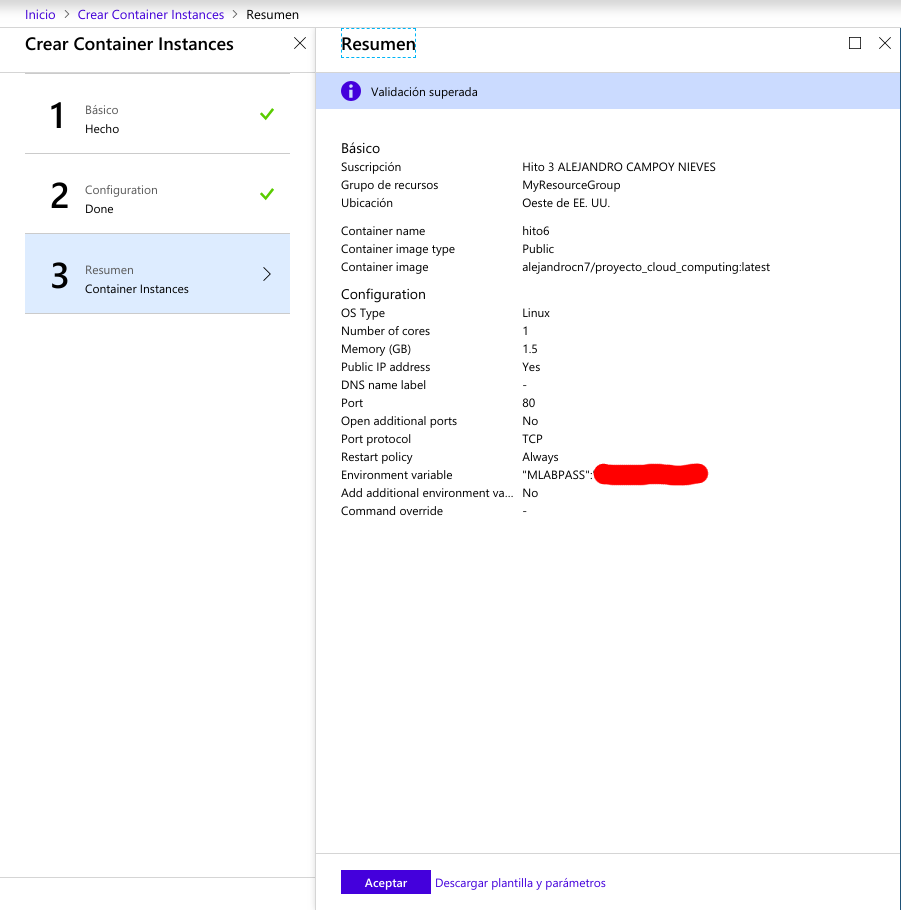

Contenedores para despliegue en la nube

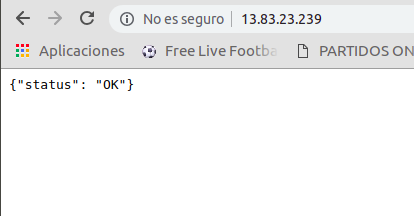

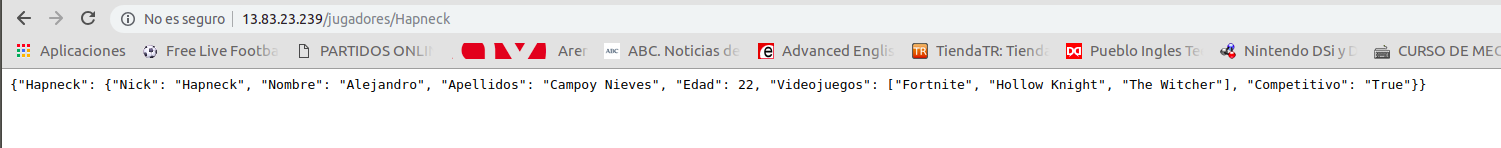

Contenedor: http://13.83.23.239/ Mi Docker Hub: https://hub.docker.com/r/alejandrocn7/proyecto_cloud_computing

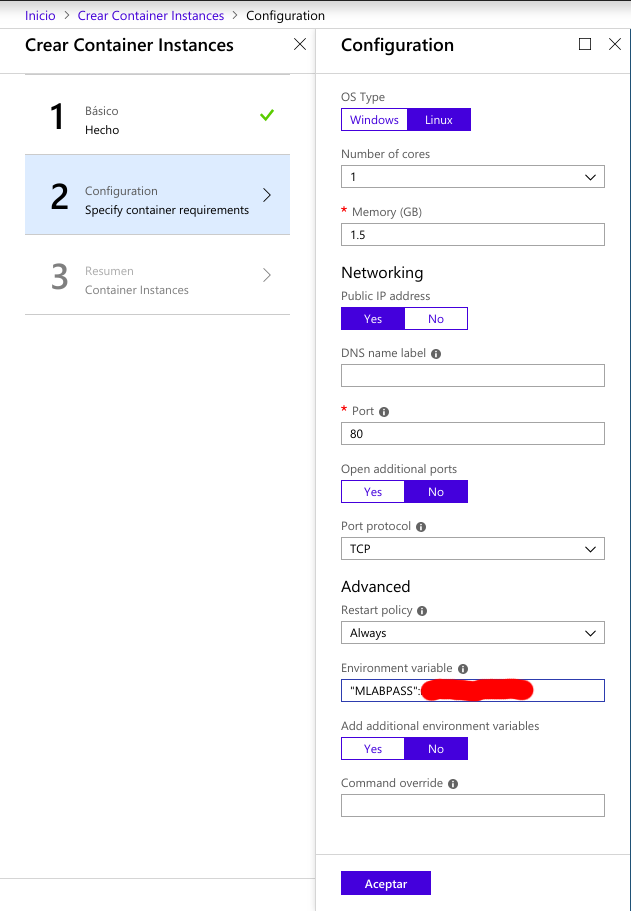

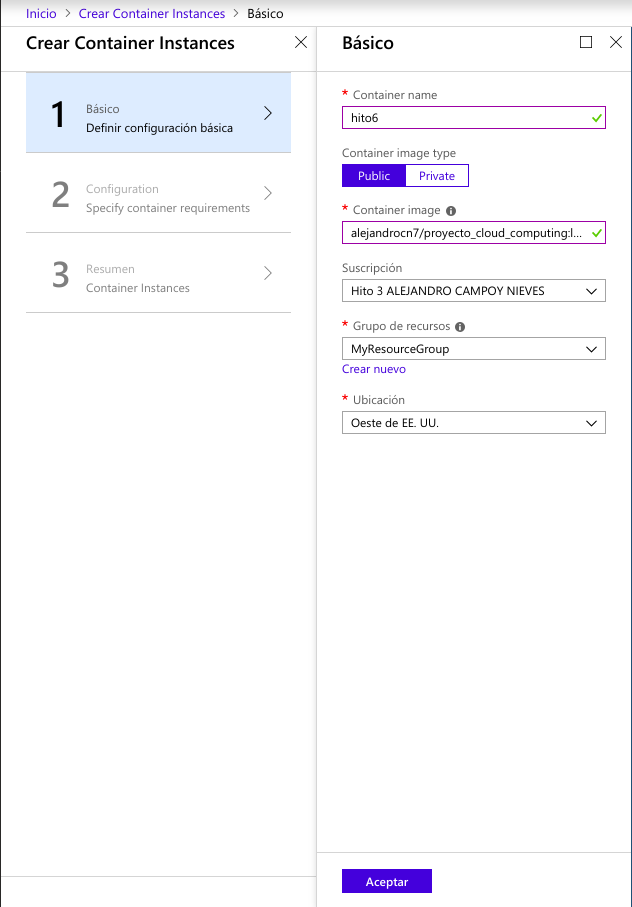

En este hito, vamos a hacer el despliegue de nuestro proyecto utilizando para ello contenedores Docker. Para poder manejar las distintas imágenes que vamos a probar y ver en esta documentación, haremos buen uso de la línea de ordenes docker. De esta forma podremos crear nuestras propias imágenes o descargarlas de Internet para usarlas en nuestros posteriores contenedores. Junto con muchas más funcionalidad que nos permite visualizar las imágenes almacenadas localmente, eliminarlas, crear contenedores para ellas, etc.

La idea que he seguido es la de alojar la imagen producida a través de un Dockerfile propio a Docker Hub. Una vez subida ahí, es fácil poder descargarse nuestra imagen desde Internet y lo utilizamos para poder indicársela a Azure para poder desplegarla fácilmente.

Destacar que este ha sido el hito al que he dedicado menor tiempo, debido a que necesito ese tiempo para otras asignaturas. He tratado de centrar mis esfuerzos en el manejo básico de esta herramienta, en saber la diferencia entre las imágenes y los contenedores como tal, saber la estructura básica de un Dockerfile para poder montar nuestras propias imágenes, etc. Todo de una forma genérica para poder tener una vista amplia de cara al futuro. Al final comentaré algunas mejoras que podría llevar a cabo del trabajo realizado en este hito.

Docker y Docker Hub

Lo primero que hice fue realizar la instalación de la línea de ordenes de Docker y aprender su uso básico. para ello utilice los apuntes y referencias de JJ sobre este tema y me fueron de gran ayuda. Configuré mi sistema para que mi usuario pueda utilizar Docker sin permisos de administrador (sin el uso de sudo). Lo siguiente que hice fue crearme un usuario en Docker Hub, vincular la cuenta con mi Github y hacer login desde la línea de ordenes para tener acceso a Docker Hub desde ella.

Con los apuntes anteriormente mencionados estuve informándome de alguna de las posibilidades que ofrece esta línea de ordenes a la hora de trabajar con imágenes y contenedores. Estuve buscado por Docker Hub distintas imágenes como, por ejemplo, Ubuntu, Debian o CentOS. Me fui descargando estas imágenes localmente usando el comando docker pull <Nombre de la imagen>:<tag>. Como dijo JJ en clase, también es posible obtener imágenes mucho más ligeras y que tienen todo lo que necesitamos para ejecutar nuestro proyecto. Por ello es que estuve buscando y encontré imágenes de Alpine y otra llamada photon. Al parecer son dos OS’s ligeros basados en Linux. Al final acabé quedándome con Alpine ya que posteriormente encontré una imagen que incluía python3 y en photon no. Además, JJ menciona Alpine en sus apuntes y quería investigar sobre el mismo; en sus apuntes dice que esta distribución ligera esta precisamente dirigida a su uso dentro de contenedores.

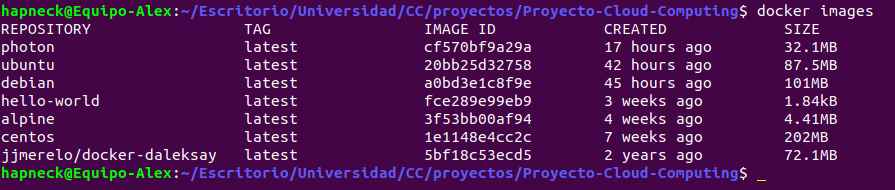

comparativa

Vemos que Alpine y photon son las distribuciones más ligeras con 4.41MB y 32.1MB respectivamente. Aquí comencé a entender el sentido de todo esto: ¿necesito una distribución entera tal como Ubuntu, por ejemplo, para poder ejecutar mi proyecto? Alpine es mucho más ligero y si funciona ahí ahorro una gran cantidad de recursos y esfuerzo. Me hubiera gustado estudiar de una forma más detallada las imágenes que podía usar, pero vuelvo a repetir que no cuento con más tiempo.

Dockerfile

Finalmente, me decanté por usar Alpine (borré el resto de imágenes usando docker rmi <nombre_imagen o ID>). En esos simples 4.41MB de espacio supuse que no tenía Python3 instalado, cosa que me hacía falta para poder ejecutar mi proyecto (junto con las dependencias). El caso es que tenía claro que debía partir de esa imagen para construir la mía propia en la que hubiera solamente lo que yo necesitase. Supongo que este es uno de los sentidos que tiene los contenedores también.

Para definir mi propia imagen he creado mi propio Dockerfile. De lo primero que quise enterarme es de la estructura que tiene estos archivos y de las cosas que se pueden hacer dentro del mismo. Aquí encontré información específica sobre los comandos que podía utilizar dentro de un Dockerfile.

Desde ese enlace me di cuenta que con FROM puedo indicar la imagen base para usar. Por lo que busqué un Alpine que tuviera ya python3 instalado (eso que me ahorro de especificar en el Dockerfile), y encontré este. Por lo que me lo descargué:

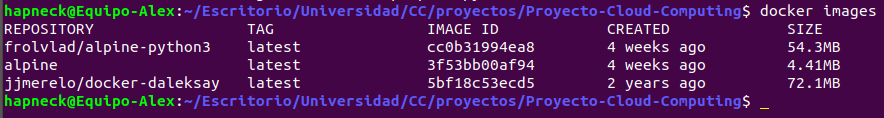

Alpine-python3

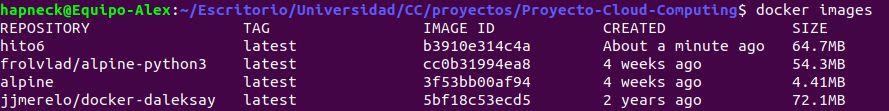

Vemos que esta imagen, a pesar de que sigue siendo Alpine, pesa bastante más. Considero que es normal ya que tiene Python3 instalado de serie.

La idea es partir con FROM de esa imagen y no de Alpine estándar y de esa forma tengo que especificar menos cosas en el Dockerfile. Lo siguiente que quería hacer era llevarme los archivos necesarios de mi proyecto dentro de la imagen. Para ello ví en la referencia mostrada que podía usar tanto COPY como ADD. No sabía muy bien cual era la diferencia entre ambas y lo pregunté en clase. Darle las gracias a JJ, que me facilitó este enlace por el grupo de clase de Telegram y me ayudó a entender la diferencia entre ambos comandos del Dockerfile. Como estoy usando archivos locales de mi PC, es más apropiado usar COPY.

También me di cuenta de que podía especificar el directorio de trabajo con WORKDIR y especifique la carpeta ~/proyecto/ para hacerlo de la misma forma que en el resto de hitos. De esta forma no tenía la necesidad de especificar esa ruta en cada uno de los COPY’s que hacía.

En la referencia me percaté de que EXPOSE sirve para exponer un puerto al exterior, por lo que deducí que tenía que poner el puerto 80 ahí para que un cliente pudiera comunicarse con el futuro contenedor en ejecución.

Como un contenedor está pensado para ejecutar una única cosa, JJ me desaconsejó el tener MongoDB instalado en el mismo contenedor. En realidad entiendo eso, ya que es más propio de un sistema monolítico que del propósito y para lo que esta pensado un contenedor. Por ello he utilizado mlab para dar ese servicio desde el contenedor, ya que solo tendría que comunicarse con mi cuenta.

Para que mi aplicación supiera que debía de conectar con mlab (no en local como hace Travis o a una máquina de Azure en una misma red virtual como hacía en el hito anterior), me declaré una variable de entorno en el Dockerfile usando ENV llamada MLAB. Con ello mi aplicación sabe que tiene que comunicarse con el servicio de mlab.

En este punto me encontré con otro problema. Debía de especificar la contraseña que tenía mi cuenta para poder comunicarme con el servicio. Pero, como es obvio, no quería poner mi contraseña en el código ni declarar una variable de entorno en el Dockerfile con la contraseña, ya que sigue viéndose la contraseña solo que en un archivo distinto, lo cual no me saca del problema.

Estuve buscando por Internet. la idea que tenía en mente era poder especificar la variable de entorno con el contenido de la contraseña en el momento de la construcción del contenedor, no en el momento de la construcción de la imagen, de tal forma que solo se viera en la línea de ordenes de mi pantalla. Finalmente encontré esto:

docker run -e <Variable de entorno>=<valor> ...

Pero no adelantemos acontecimientos. Después simplemente me instalé las dependencias de mi requirements.txt con pid3. Según la referencia, RUN está pensado para ejecutar cosas que influyen al resultado de la imagen final. CMD lo utilicé para indicar el comando que quería que se ejecutase una vez se creara el futuro contenedor y he ejecuto gunicorn para iniciar el servicio por el puerto 80 tal y como llevo haciendo en hitos anteriores.

Con esto he terminado de explicar la construcción de mi Dockerfile.

Utilización del Dockerfile

Una vez creado el Dockerfile, podemos crear localmente la imagen resultante poniendo:

docker build -t <Nombre de la imagen que queramos> .

Importante el punto final ya que le indicamos la ruta en la que tiene que buscar el Dockerfile (en nuestro caso, el repositorio en el que nos encontramos en ese momento). En la terminal aparecerá información de que el proceso ha ido bien.

Alpine-python3

Como podemos ver hemos aumentado el tamaño de la imagen de 54.3MB a 64.7MB. Lo cual es normal debido a la importación de nuestros archivos para el proyecto y las dependencias que hemos instalado para que pueda ejecutarse el servicio correctamente.

Podemos probar que funciona correctamente de la siguiente forma:

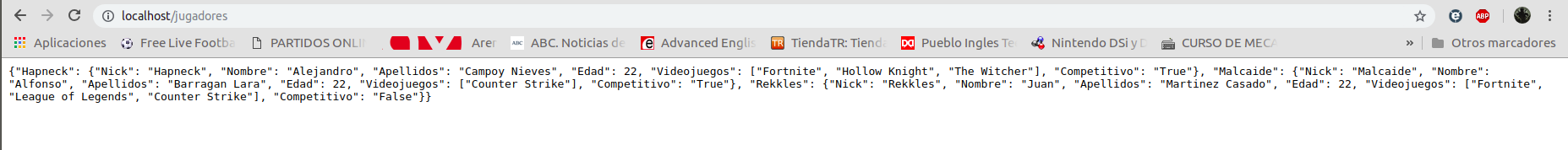

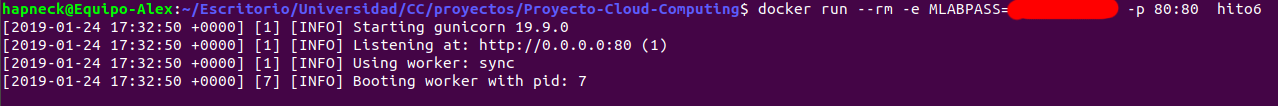

pruebaLocal1 pruebaLocal2 pruebaLocal3 pruebaLocal4

Como podemos ver, el contenedor que se crea a partir de la imagen “hito6” funciona perfectamente. La opción -e es para especificar la variable de entorno que lleva la contraseña fuera del Dockerfile (he censurado la contraseña). la opción –rm es utilizada para que el contenedor se elimine una vez termine de ejecutarse, si lo viéramos con docker ps -a veríamos que no tenemos el contenedor localmente en nuestro sistema. La opción -p (–publish) la utilizamos para publicar el puerto 80 del contenedor en el puerto 80 de nuestro host (es como redirigir el puerto 80 del contenedor al puerto 80 de nuestro host). De esta forma podemos acceder al servicio como localhost desde nuestro navegador como se ve en las capturas.

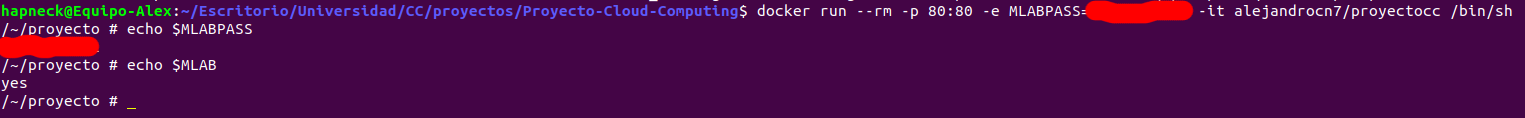

Vemos que las variables de entorno han sido creadas correctamente dentro del contenedor utilizando la opción -it (censurando la contraseña):

VariablesEntorno

Subir la imagen resultante a Docker Hub

Para ello he utilizado el comando:

docker tag hito6:latest alejandrocn7/proyecto_cloud_computing:latest

docker push alejandrocn7/proyecto_cloud_computing:latest

Tras esto ya tenemos nuestra imagen subida y es accesible por Internet. El siguiente paso es desplegar un contenedor en Azure que la utilice.

Despliegue en Azure

Estuve investigando en como desplegarlo y encontré el recurso Azure Container Instances:

Azure1 Azure2 Azure3

Lo que destacaría de este proceso es que la imagen la seleccionamos indicando nuestro repositorio de Docker Hub y el tag, es decir, “alejandrocn7/proyecto_cloud_computing:latest”. El nombre del contenedor puede ser el que queramos y especificamos la variable de entorno MLABPASS en la creación del contenedor. Sería equivalente a la opción -e en la línea de comandos de Docker cuando creabamos el contenedor localmente.

Finalmente, aparecerá el contenedor en nuestro Azure. Consultamos la IP pública que tiene y probamos si el servicio está funcionando correctamente.

PruebaAzure1 PruebaAzure2 PruebaAzure3

Posibles mejoras para el futuro

He utilizado mlab con el propósito de tener un solo Docker y no tener que meterme con temas de redes y comunicar bien dos contenedores aislados con el servicio REST por un lado y el servicio de la base de datos por el otro. Sería interesante hacer esto en el futuro con más tiempo por delante.

Licencia

Este proyecto está bajo la licencia de GNU GENERAL PUBLIC LICENSE
